Wie wähle ich die richtige Baggerketten-Gliederkette aus?

Die Wahl der richtigen Baggerketten hängt von vier Faktoren ab: Ihrem Maschinenmodell, der Kettenteilung, der Kompatibilität mit dem Kettenrad und den Bedingungen auf Ihrer Baustelle. Das Modell allein reicht nicht aus. Ein Fehler bei der Auswahl kann teuer werden. Eine einzige falsch bestellte Teilenummer kann beispielsweise dazu führen, dass eine neue Kette innerhalb weniger Wochen verschleißt und Ihr Team ausbremst. Messen Sie also zweimal, bevor Sie bestellen. Die Teilung ist der Abstand zwischen den Kettengliedbolzen und muss exakt zu Ihren Antriebszähnen passen. Yintai stellt Fahrwerksteile her, die diesen Spezifikationen entsprechen, sodass Sie die Kette passend zur Maschine auswählen können, anstatt zu raten.

Wichtige Erkenntnisse

• Passen Sie die Kettenteilung an Ihre Kettenradzähne an, um Verschleiß und das Abspringen der Kette zu verhindern.

• Wählen Sie den Kettentyp basierend auf Ihren Baustellenbedingungen für eine längere Lebensdauer.

• Überprüfen Sie Kettenräder, Leiträder und Laufrollen vor der Montage einer neuen Kette, um schnellen Verschleiß zu vermeiden.

• Bewerten Sie die Gesamtbetriebskosten, nicht nur den Preis, um langfristig Geld zu sparen.

• Überprüfen Sie Ihr Maschinenmodell und die Seriennummer, um die korrekte Kettenbaugruppe sicherzustellen.

Die Baggerkette verstehen

Kettenkomponenten und Maschinenkompatibilität

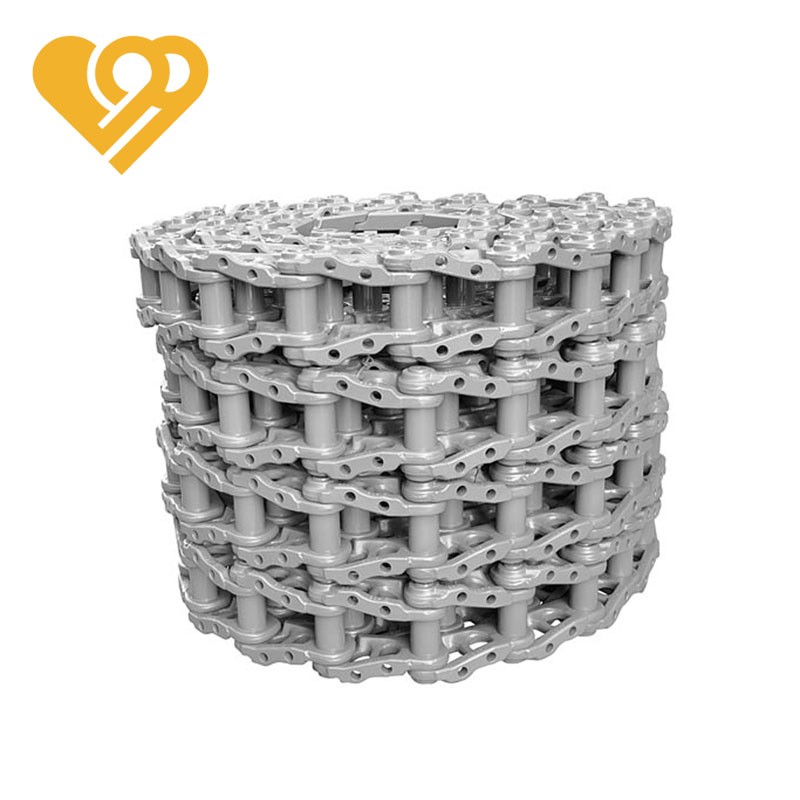

Eine Baggerkette besteht aus vier Hauptteilen: Kettengliedern, Bolzen, Buchsen und Bodenplatten. Jedes Teil beeinflusst die Passform und den langfristigen Verschleiß. Die Kettenteilung muss für einen korrekten Eingriff zum Antriebskettenrad passen. Eine falsche Teilung verursacht Vibrationen, das Abspringen der Kette und beschleunigten Buchsenverschleiß. Bolzen und Buchsen verschleißen mit der Zeit, was die effektive Teilung vergrößert und zu einem schlechten Eingriff in das Kettenrad führt. Bodenplatten müssen zu Ihrem Maschinenmodell und den Arbeitsbedingungen passen. Falsche Bodenplatten verringern die Traktion und können die Lebensdauer des Fahrwerks drastisch verkürzen.

Kompatibilität erfordert mehr als nur die Kenntnis der Maschinenmarke. Die Kette muss auch zur Konfiguration von Kettenrad, Leitrad und Laufrolle passen. Dasselbe Modell kann je nach Seriennummer oder Baujahr unterschiedliche Fahrwerkskonfigurationen aufweisen. Einflansch-Laufrollen in der Nähe des Kettenrads ermöglichen ein Spiel der Kette, während Doppelflansch-Laufrollen an anderer Stelle eine doppelte Führung bieten. Sie können diese Rollentypen nicht austauschen. Für einen sicheren Betrieb müssen die OEM-Konfigurationen eingehalten werden. Erkunden Sie Bagger-Laufrollen um Fahrwerkskomponenten zu vergleichen und die korrekte Konfiguration für Ihre Maschine zu überprüfen.

Kettenteilung und Größenklassen

Die Kettenteilung ist der Abstand zwischen den Kettengliedbolzen. Die allgemeinen Teilungsbereiche variieren je nach Maschinengröße. Sie müssen diese Abmessungen bestätigen, bevor Sie eine komplette Kette bestellen.

Yintai ist ein Hersteller von Fahrwerksteilen, die mit Marken wie Caterpillar, Komatsu, Hitachi, Daewoo und Volvo kompatibel sind. Yintai produziert Kettenbaugruppen und zugehörige Komponenten unter Verwendung von Vergütungs- und Bearbeitungsverfahren. Ihre Teile verfügen über ein ISO9001-Zertifikat. Wenn Sie die Abmessungen und die Teilung überprüfen, schützen Sie das gesamte Fahrwerkssystem vor vorzeitigem Verschleiß. Durchsuchen Sie das Produktangebot für Baggerketten und Kettenglieder um eine geeignete Ersatzbaugruppe zu finden.

Kettentypen und Arbeitsbedingungen vergleichen

Trockene vs. geschmierte Ketten

Die beiden Haupttypen von Ketten unterscheiden sich darin, wie sie mit innerer Reibung umgehen. Eine trockene Kette verwendet einen einfachen Metall-auf-Metall-Kontakt zwischen Bolzen und Buchsen. Sie hat keine interne Ölkammer und keine Staubschutzabdeckungen. Eine abgedichtete und geschmierte Kette, oft als SALT-Kette bezeichnet, hält hochviskoses Öl um die Bolzen-Buchsen-Verbindung. Externe Staubschutzabdeckungen verhindern, dass Schmutz und Ablagerungen in das Schmiersystem gelangen.

Dieser Konstruktionsunterschied bestimmt Ihren Wartungsplan. Eine trockene Kette erfordert häufige externe Schmierung und ständige Aufmerksamkeit für den Zustand der Gelenkoberflächen. Eine geschmierte Kette benötigt keine routinemäßige externe Schmierung. Sie überprüfen hauptsächlich die Dichtungsintegrität während der Wartungsintervalle. Unter abrasiven Bedingungen oder bei hoher Auslastung erfordert die trockene Ausführung häufigere Wartungsarbeiten.

Die Lebensdauer folgt dem gleichen Muster. Eine trockene Kette verschleißt schneller, da Metall-auf-Metall-Reibung und abrasive Partikel das Gelenk direkt angreifen. Innerer Verschleiß führt zur Längung der Teilung, was die primäre Ausfallursache darstellt. Eine geschmierte Kette reduziert die Reibung durch einen Ölfilm, sodass der innere Verschleiß sehr gering bleibt. Ihre primäre Ausfallursache verlagert sich auf äußeren Verschleiß oder Dichtungsversagen. Diese Konstruktion bietet oft eine deutlich längere Lebensdauer und geringere langfristige Wartungskosten.

Gleiskette an die Arbeitsumgebung anpassen

Ihre Betriebsumgebung bestimmt den geeigneten Raupenkettentyp und die Bodenplattenkonfiguration. Bodenbeschaffenheit, Neigung und Materialabrasivität spielen alle eine Rolle. Loser, feiner Sand erfordert schwimmfähige Ketten mit einer breiten Auflagefläche. Bindiger Ton wird bei Nässe klebrig und bei Trockenheit betonhart, was das Fahrwerk enorm belastet. Fester Fels führt zu einem Betrieb mit hoher Stoßbelastung und hohem Verschleiß.

Die Wahl der Bodenplatte richtet sich nach dem Untergrund. Schmale Ketten erzeugen einen höheren Bodendruck, um in verdichteten Boden und hartes Gestein einzudringen. Breite Schwimmketten verteilen das Gewicht und verhindern das Einsinken in weichem Schlamm. Felsbodenplatten verwenden verstärkte Stahlplatten und verstärkte Kanten, um Abrieb und Stößen zu widerstehen. Für gemischte Oberflächen bieten Stahlketten mit anschraubbaren Gummi- oder Polyurethan-Pads Schutz und Stabilität. Vergleichen Sie verfügbare Bagger-Bodenplattenbaugruppen bei der Auswahl einer Bodenplattenkonfiguration für Ihre Maschine und Baustelle.

Arbeiten am Hang fügen eine weitere Ebene hinzu. Stellen Sie die Kettenspannung auf steilem oder schlammigem Gelände straffer ein, gerade so fest, dass das Kettenrad nicht überspringt. Ein zu starkes Spannen beschleunigt den Verschleiß durch höhere Bolzenlagerbelastungen. Arbeiten Sie nach Möglichkeit bergauf oder bergab. Arbeiten am Seitenhang erzeugen Spannungen in den Ketten und verkürzen die Lebensdauer der Komponenten.

Materialfestigkeit und Wärmebehandlung unterscheiden langlebige Ketten von schwachen. Achten Sie auf 35MnB Manganstahl, der wiederholten Zugbelastungen und Stoßkräften standhält. Eine tiefe Induktionshärtung der Arbeitsflächen widersteht abrasivem Verschleiß bei gleichzeitiger Beibehaltung der Zähigkeit. Ein Zielhärtebereich von HRC 52–58 gleicht Verschleißfestigkeit mit ausreichender Zähigkeit für den Schwerlastbetrieb aus.

Verwenden Sie eine Checkliste zur Auswahl der Gleiskette

Überprüfen Sie die Kompatibilität von Kettenrad und Teilenummern

Beginnen Sie mit der Maschine selbst, nicht mit einer Verkäuferliste. Lesen Sie die Seriennummer direkt vom Typenschild ab, da Komponenten seit dem Verlassen des Werks ausgetauscht worden sein könnten. Notieren Sie die Marke, das vollständige Modell mit Suffix und die ursprüngliche Teilenummer der alten Kette. Bestätigen Sie, ob Ihr Fahrwerk aus Stahl oder Gummi besteht, und notieren Sie das Rollenlayout auf jeder Seite. Eine lesbare Nummer auf einem alten Teil ist ein Hinweis zur Untersuchung, kein Beweis für die Passgenauigkeit.

Das offizielle Ersatzteilbuch, das der Seriennummer der Maschine zugeordnet ist, ist die sicherere Quelle der Wahrheit als eine Querverweisung oder eine Nummer, an die man sich von einer anderen Maschine erinnert.

Die Kompatibilität des Kettenrads entscheidet darüber, ob Ihre neue Kette richtig sitzt. Überprüfen Sie den Zahnabstand, den Außendurchmesser der Buchse und die Teilung der Kettenglieder zusammen. Eine korrekte Breite mit der falschen Teilung oder Gliederanzahl passt nicht, da die Teilung steuert, wie das Antriebskettenrad die Kette indexiert. Untersuchen Sie jede Zahntasche auf Abrundungen, Verformungen oder Absplitterungen. Eine neue Gleiskette auf hakenförmigen Zähnen verschleißt schnell, und eine verschlissene Kette beschädigt ein neues Kettenrad. Bestätigen Sie die vollständige Baugruppennummer der Gleiskette anhand Ihres Maschinenmodells, bevor Sie sich festlegen. Sie können auch Bagger-Kettenräder und Segmente bei der Überprüfung der Kompatibilität mit einer Ersatzkette untersuchen.

Kettenteilung, Breite und Kettengliedanzahl messen

Reinigen Sie die Antriebsnocken, bevor Sie irgendetwas messen. Verwenden Sie einen Messschieber oder ein steifes Lineal und messen Sie von Mitte zu Mitte zwischen benachbarten Nocken, niemals von Kante zu Kante. Bei einer abgenutzten Kette kann ein einzelnes Intervall einen kleinen Fehler enthalten, verwenden Sie daher die 10-Nocken-Technik: Messen Sie von der Mitte der ersten Nocke bis zur Mitte der elften und teilen Sie das Ergebnis durch 10. Wiederholen Sie die Messung an mehreren Stellen und bilden Sie den Durchschnitt.

Notieren Sie drei Zahlen: Breite in Millimetern, Kettenteilung in Millimetern und die Gesamtzahl der Kettenglieder. Diese Maße identifizieren die korrekten Ersatz-Baggerkettenglieder. Überprüfen Sie zuerst die eingeprägte Größe auf der Innenseite der aktuellen Kette. Wenn keine Markierung vorhanden ist, messen und zählen Sie. Schreiben Sie jeden Wert auf die Bestellung, damit Ihr Lieferant dies anhand Ihrer Nachweise bestätigen kann.

Die Einbaurichtung ist genauso wichtig wie das Maß. Das Leitrad sitzt vorne und das Kettenrad hinten. Montieren Sie die breite Seite jedes Kettenglieds auf der Kettenradseite und die schmale Seite auf der Leitradseite. Wenn sich die Maschine vorwärts bewegt, sollte die breite Seite zuerst den Boden berühren. Positionieren Sie bei Bodenplatten mit quadratischem Schraubenlochmuster den abgewinkelten Streifen auf der breiten Seite, um das Eindringen von Sand zu blockieren. Stellen Sie schließlich die Spannung gemäß den Spezifikationen Ihrer Maschine ein. Messen Sie den Durchhang an der angegebenen Stelle, fügen Sie Fett zum Spannen hinzu und lassen Sie den Druck gemäß Handbuch ab, wenn die Kette zu straff ist. Es gibt keine universelle Spannungszahl für eine Raupenkette, übernehmen Sie diese daher niemals von einem anderen Modell.

Vermeiden Sie häufige Fehler beim Kauf von Kettenlaufwerken

Ignorieren Sie nicht die Verschleißerscheinungen der Kette

Abgenutzte Fahrwerksteile beschädigen eine neue Kette schnell. Achten Sie auf drei wichtige Verschleißerscheinungen: Gliedlängung, Bolzen- und Buchsenverschleiß sowie übermäßiger Kettendurchhang. Diese Signale zeigen Ihnen, dass die Kette ihre Verschleißgrenze erreicht hat. Wenn Sie eine neue Kette auf abgenutzte Kettenräder montieren, schneiden die alten Zähne in die frischen Buchsen. Die Kette verschleißt dann in Wochen statt in Monaten.

Überprüfen Sie Ihr Kettenrad, Leitrad und die Rollen vor der Montage. Ein abgenutztes Leitrad oder Kettenrad drückt die Kette aus der Ausrichtung. Diese Fehlausrichtung verursacht seitlichen Verschleiß an Gliedern und Buchsen. Übermäßiger Durchhang durch eine lockere Kette verschlechtert den Eingriff in das Kettenrad und erhöht das Risiko des Entgleisens. Zu starkes Spannen erhöht die Reibung und die mechanische Belastung der Bolzen, Buchsen und des Antriebskettenrads. Die korrekte Spannung gemäß Ihrem Maschinenhandbuch schützt das gesamte Fahrwerk.

Wählen Sie Ketten nicht nur nach dem Preis aus

Das billigste Baggerkettenglied kostet auf Dauer oft mehr. Eine kostengünstige Kette spart zwar anfangs Geld, führt aber zu kürzeren Austauschzyklen und mehr Ausfallzeiten. Vergleichen Sie stattdessen die Gesamtbetriebskosten.

Bewerten Sie Ihren Kettengliedlieferanten nach Haltbarkeit und Support. Eine ISO 9001-Zertifizierung zeigt, dass ein Hersteller eine systematische Qualitätskontrolle unterhält. Dies hilft Ihnen, echte Komponenten von Fälschungen zu unterscheiden. Bestätigen Sie Kettenteilung, Gliedanzahl, Bodenplattenbreite, Maschinenmodell und Arbeitsbedingungen vor der Bestellung. Ein zuverlässiger Lieferant hilft Ihnen, diese Maße zu überprüfen und liefert eine komplette Kettenbaugruppe, die zu Ihrer Seriennummer passt. Die praktische Passform ist am wichtigsten. Qualität und Support schützen Ihre Investition weitaus besser als ein niedriger Preis.

Bestätigen Sie zuerst Ihr Maschinenmodell und die Original-Teilenummer. Überprüfen Sie als Nächstes die Kettenteilung und die Kompatibilität mit dem Kettenrad. Wählen Sie dann den richtigen Kettentyp für Ihre Baustelle. Überprüfen Sie abschließend das gesamte Fahrwerk vor der Montage.

Die richtige Kette verhindert vorzeitigen Verschleiß, reduziert Ausfallzeiten und senkt die langfristigen Betriebskosten. Messen Sie die Teilung noch einmal an der alten Kette. Ein abgenutztes Leitrad oder Antriebsteil kann eine neue Kette schnell zerstören. Yintai fertigt eine Kettenbaugruppe, die genau Ihren Spezifikationen entspricht. Ihre Kettengliedkomponenten verwenden eine Vergütung für Langlebigkeit.

Eine sorgfältige Auswahl hält Ihren Bagger produktiv. Sie schützt auch das gesamte Fahrwerkssystem.

FAQ

Wie bestätige ich, dass eine Kette auf meinen Bagger passt?

Überprüfen Sie zuerst Ihre Maschinenseriennummer und die Original-Teilenummer. Überprüfen Sie dann die Kettenteilung anhand Ihrer Kettenradzähne. Eine korrekte Breite mit dem falschen Maß passt nicht. Yintai passt Teile genau an Ihre Spezifikationen an.

Was ist der Unterschied zwischen einer abgedichteten und einer geschmierten Ausführung?

Eine abgedichtete Ausführung hält Öl um die Bolzen- und Buchsenverbindung. Staubschutzabdeckungen blockieren Schmutz. Eine geschmierte Ausführung benötigt keine routinemäßige externe Schmierung. Sie überprüfen hauptsächlich die Dichtungsintegrität während der Wartung. Beide reduzieren den internen Verschleiß im Vergleich zu Trockenketten.

Wie messe ich die Kettengliedmaße korrekt?

Reinigen Sie zuerst die Antriebsnocken. Messen Sie von Mitte zu Mitte zwischen benachbarten Nocken, niemals von Kante zu Kante. Verwenden Sie die 10-Nocken-Technik für Genauigkeit. Notieren Sie Breite, Teilung und die Gesamtzahl der Kettenglieder. Schreiben Sie jeden Wert auf Ihre Bestellung.

Warum empfiehlt Yintai, das Fahrwerk vor der Montage zu überprüfen?

Abgenutzte Kettenräder, Leiträder und Rollen beschädigen eine neue Kette schnell. Alte Zähne schneiden in frische Buchsen. Die Kette verschleißt dann in Wochen statt in Monaten. Yintai stellt langlebige Fahrwerksteile unter Verwendung von Vergütungsprozessen her.

Kann ich eine Kettenbaugruppe von einer anderen Maschine verwenden?

Nein. Dasselbe Modell kann je nach Seriennummer oder Produktionsjahr unterschiedliche Fahrwerkskonfigurationen verwenden. Sie müssen die Baugruppe auf Ihre spezifische Maschine abstimmen. Yintai produziert kompatible Teile für große Marken.
